Thermografische Digital Twin

Project EGEON: Thermografische Digital Twin voor BREEAM-Certificering

Bij het EGEON-project heeft Droneview.be een geavanceerde thermische drone-inspectie uitgevoerd. Het doel was niet enkel het maken van beelden, maar het creëren van een volledige Digital Twin op basis van radiometrische data. Dit verslag diende als technische onderbouwing voor het BREEAM-dossier van het gebouw.

De Uitdaging: Onzichtbare Warmteverliezen Detecteren

Voor grootschalige gebouwen zoals deze is het handmatig opsporen van isolatie-anomalieën en koudebruggen onbegonnen werk. De klant had nood aan een systeem dat:

  • Thermische afwijkingen op grote hoogte en op moeilijk bereikbare gevels detecteert.

  • De data direct ruimtelijk lokaliseert in een 3D-model.

  • Absolute temperatuurmetingen levert voor technische validatie.

Onze Methodiek: Radiometrische 3D Mapping

Met de DJI M30T voerden we een gecombineerde vlucht uit (thermisch + visueel).

  • Dataset: 1.321 opnames verwerkt tot een puntenwolk van ruim 20 miljoen meetpunten.

  • Resolutie: Een haarscherpe visuele GSD van 2,49 cm/px en een thermische GSD van 9,24 cm/px.

  • Validatie: Gebruik van het Ironbow-palet en DJI Thermal Tool v3 voor absolute temperatuurmetingen bij een emissiviteit van 0,95 (bitumen/beton).

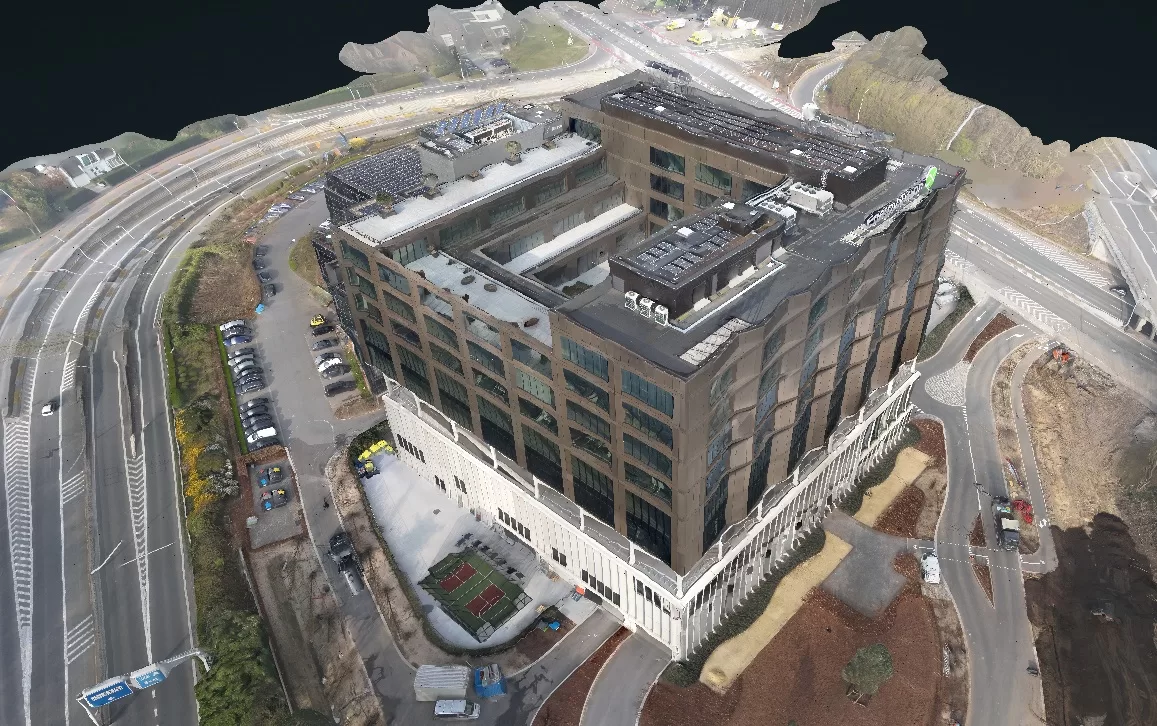

Digital Twin Visual

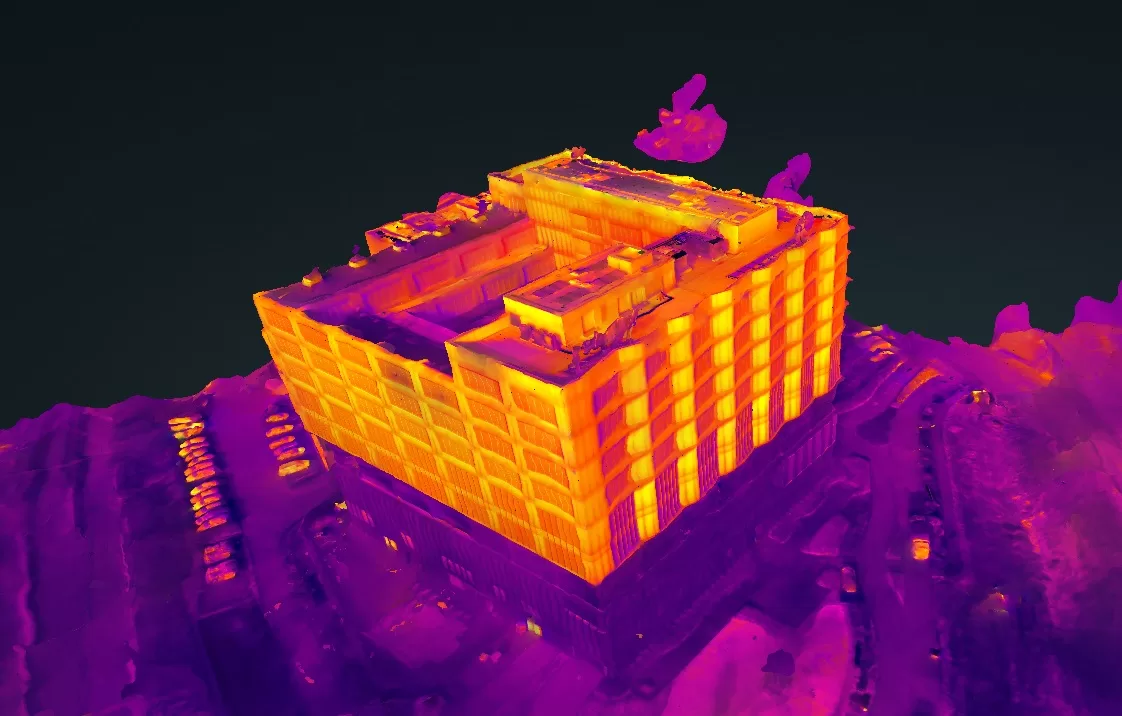

Digital Twin Thermisch

Interactieve Digital Twin & Rapporten

In dit project gaan we verder dan een statisch rapport. We leveren een interactieve omgeving waar elke pixel data bevat.

👉 Interactieve 2D Inspectiekaart (Orthomozaïek)

👉 Open de Thermische 3D Digital Twin

Technische Projectdetails

Parameter Specificatie
Inspectietype Thermografie & 3D Digital Twin
Software WebODM & LGT Engine 4.1.8
Reconstructie 20.359.244 3D-meetpunten
