Inspection PV Grande Échelle

Inspection Thermique d’Installations Photovoltaïques à Grande Échelle à Malines

Pour l’entrepreneur Noven, Droneview.be a réalisé un audit thermique détaillé sur une vaste installation PV à Malines (Mechelen). Ce projet était axé sur la détection des défauts de production et des dommages d’installation afin de garantir le rendement maximal de la nouvelle infrastructure.

Le Défi : Détecter les Défauts sur les Nouvelles Installations

Même sur des parcs solaires flambant neufs, des défauts invisibles peuvent être présents suite au transport, à la pose ou à des erreurs de fabrication. Pour Noven, il était essentiel de :

  • Effectuer une mesure initiale (point zéro) après l’installation.
  • Localiser les points chauds spécifiques et les diodes de dérivation défectueuses invisibles à l’œil nu.
  • Établir un dossier de preuve technique pour d’éventuelles réclamations au titre de la garantie auprès du fabricant.

Notre Méthodologie : Thermographie Haute Résolution et Zoom

Pour cette mission, nous avons déployé le DJI M210, équipé d’un système à double caméra :

  • Caméra thermique Zenmuse XT2 : Pour capturer avec précision les différences de température sur l’ensemble du champ PV.
  • Caméra Zoom Zenmuse Z30 : Pour une inspection visuelle extrêmement détaillée des cellules individuelles sans avoir à monter sur le toit.
  • Analyse : L’installation a été divisée en zones (A à F) pour rapporter les anomalies avec précision à l’installateur.

Champ de panneaux solaires Malines

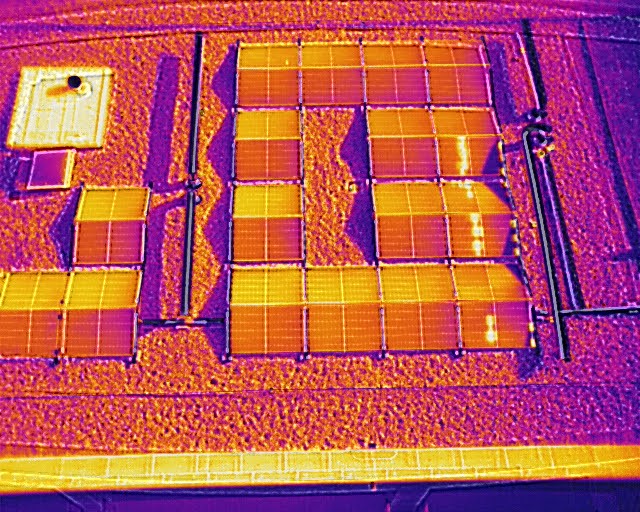

Inspection thermique panneaux solaires Noven

Résultats et Constatations

Lors de l’inspection, plusieurs points critiques ont été mis au jour :

  • Erreurs de fabrication : Des points chauds répétés sur les mêmes lignes de cellules indiquaient des défauts de série.
  • Dommages d’installation : Des défauts spécifiques indiquant des points de pression lors du transport ou du montage.
  • Conseils de rendement : Grâce à une détection rapide, les panneaux défectueux ont pu être remplacés de manière ciblée avant qu’une perte de rendement significative ne survienne.

Détails du Projet (Audit Thermique)

Caractéristique Description
Lieu Malines (Mechelen)
Client Noven
Équipement DJI M210 + Zenmuse XT2 & Z30
Application Inspection de réception et Contrôle de rendement
